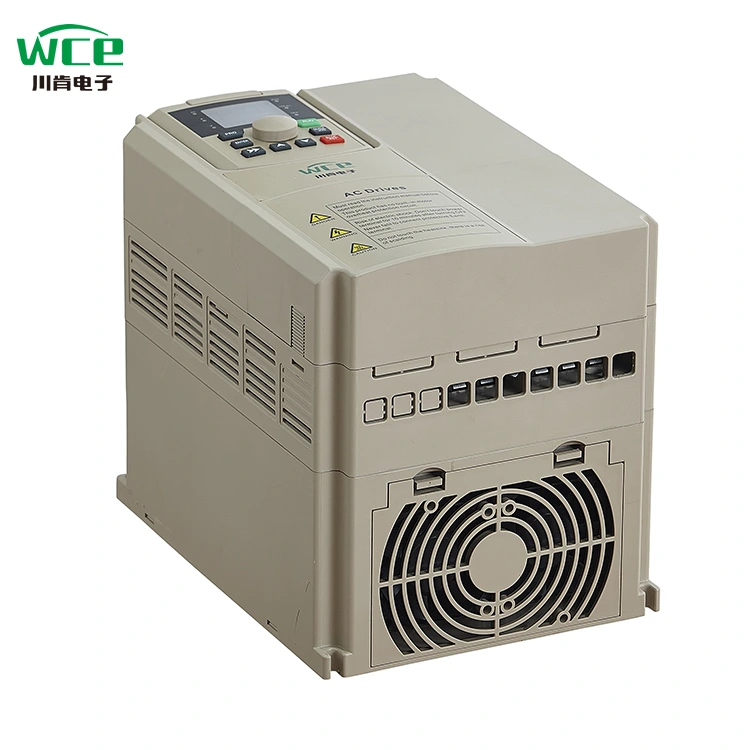

Nasos uchun 7.5KW o'zgaruvchan chastota

SCK300 seriyasi - bu ko'p funktsiyalar va yuqori samaradorlik va energiya tejashni birlashtirgan va turli xil sanoat uskunalarini drayverni boshqarish uchun mos keladigan yuqori ko'rsatkichli inverter.

Asosiy funktsiyalar va afzalliklar

Ilg'or vektor nazorati texnologiyasi: Yuqori darajadagi tezlikni tartibga solish va barqaror ishlash, ajoyib dinamik javob.

Yuqori samaradorlik va energiya tejash: avtoulovni tejash samaradorligini optimallashtirish va energiya sarfini sezilarli darajada kamaytiradi.

Keng muvofiqlik: muxlislarning, nasoslar, konveyer kamarlar, maydalagichlar va boshqa uskunalarning kompleks mehnat sharoitlarini qo'llab-quvvatlang.

Ariza stsenariysi

Quyidagi sohalarda moslashuvchan qo'llanma:

Suyuqlik nazorati (fan, nasos yuklanishi)

Moddiy pul o'tkazish (konveyer kamar, lift)

Og'ir mashinalar (maydalagich, mikser)

Kengaytirish va yangilash

SCK350-ni chaqqonlashtirish: boshqaruv taxtasini almashtirish orqali ishlashni yaxshilash va funktsional modullarni kengaytirish.

Kranlar kabi maxsus uskunalarni moslashtirish: kengaytirish kartalari, masalan, moment nazorati va ko'p motorli sinxronizatsiya kabi professional stsenariy talablariga javob berishdan keyin qo'llab-quvvatlanadi.

Modulli dizayn va texnologiyalarni yangilash bilan SCK seriyasini turli xil sanoat avtomatlashtirish ehtiyojlariga moslashtirish uchun moslashtirilishi mumkin.

Mahsulot parametri (spetsifikatsiya)

Mahsulot xususiyatlari

● I / O xususiyatlari

◆ Kirish kuchlanishlari: 220V / 380V / 660V ± 15%

◆ Kiritish chastotasi: 47 ~ 63hz

◆ Chiqish kuchlanishlari: 0 ~ baholash kuchlanish

Chekish chastotasi: 0 ~ 400hz

● Periferik interfeys xususiyatlari

◆ dasturlashtiriladigan raqamli kiritish: 8 Kirish

◆ dasturlashtiriladigan analogni kiritish: Ai1: 0 ~ 10V kiritish, Ai2: 0 ~ 10v yoki 0 ~ 20MA kirish

◆ Ochiq kollektor mahsuloti: 1 chiqishi

◆ Redulys chiqishi: 2 chiqadi

◆ Analog natijalari: 2 chiqadi, 0/4 ~ 20ma yoki 0 ~ 10V mos ravishda

● Texnik faoliyat xususiyatlari

◆ Boshqarish rejimi: PG vektorli boshqaruv, V / F nazorati, momentni boshqarish.

◆ haddan tashqari yuk hajmi: 150% hozirgi 60-yillarni baholadi; 180% tezlik bilan baholanadi

◆ boshlang'ich moment: PG vektorli nazorat: 0.5hz / 150% (SVC)

◆ Tezlik nisbati: PG vektorini boshqarish: 1: 100

● Funktsional xususiyatlar

◆ Chastotani sozlash rejimi: raqamli sozlama, analogni sozlash, serial aloqa sozlamasi, ko'p tezlikda, PID parametrlari va boshqalar.

◆ PID nazorati funktsiyasi

◆ Ko'p tezlikdagi boshqarish funktsiyasi: 16 tezlik nazorati

◆ Shishish chastotasi boshqarish funktsiyasi

◆ to'xtash funktsiyasiz bir lahzali elektr uzilishi

◆ Quick / jog asosiy funktsiyasi: foydalanuvchilar tomonidan bemalol aniqlangan ko'p funktsiya kalkut kaliti

◆ Avtomatik kuchlanishni sozlash funktsiyasi: Elektr tarmoqli kuchlanish o'zgarganda, u avtomatik ravishda chiqish kuchlanishini avtomatik ravishda ushlab turishi mumkin

The 25 ta nosozlik funktsiyalarini taqdim eting: joriy kuchlanish, kuchlanishda, kuchlanish, harorat, bosilish, ortiqcha yuklash va boshqa himoya funktsiyalari

Mahsulotni qo'llash

Mahsulotlardan metallurgiya va kimyo sanoati, kompressorlar, kranlar, kommunal texnika sohalarida qo'llanilishi mumkin.

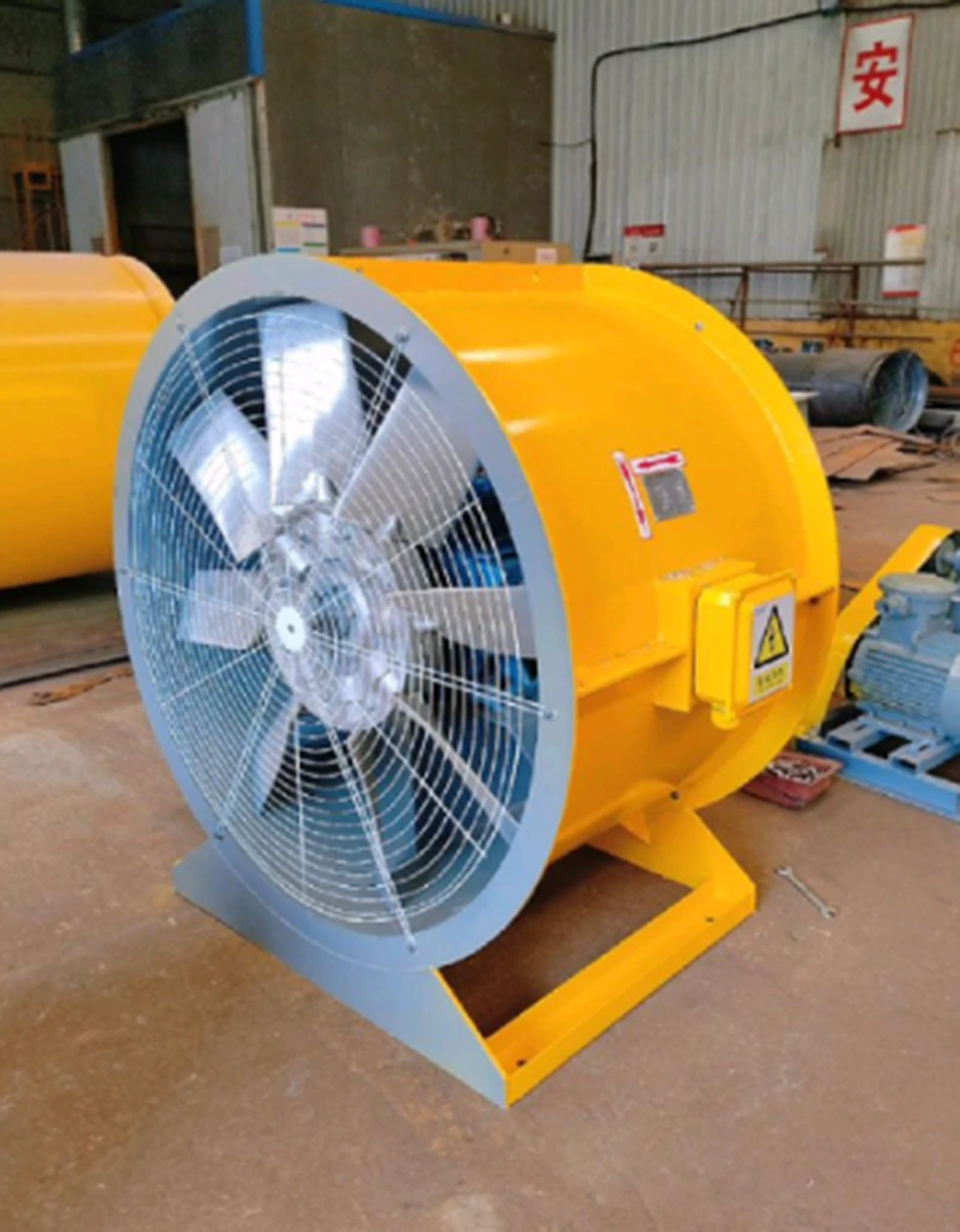

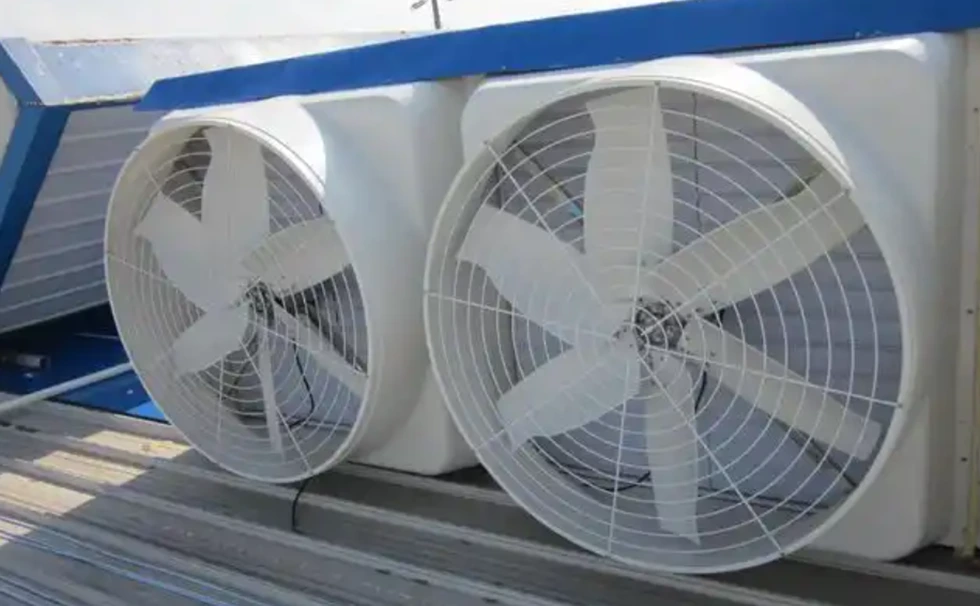

Muxlislar sohasidagi chastota konvertorini qo'llash nafaqat energiya sarfini kamaytiradi, balki aqlli boshqaruv orqali tizim aniqligi va avtomatlashtirish darajasini yaxshilaydi. Whhc's Sck300 seriyali, yuqori mosligi va energiya tejaydigan algoritmlar, kichik sanoat ishqibozlariga kichik sanoat ishbilarmonlariga turli xil sanoat muxlislariga turli xil ehtiyojlarni qondirishi mumkin.

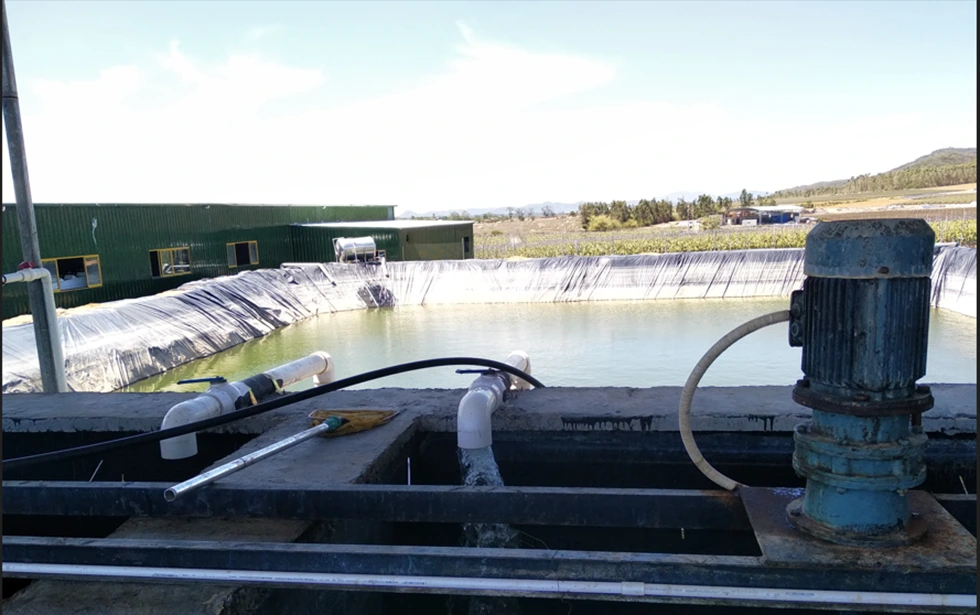

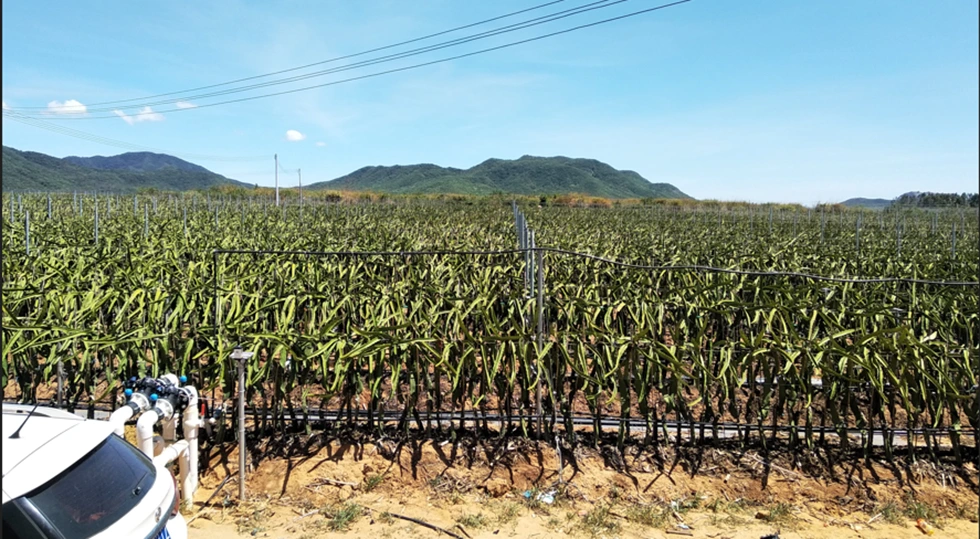

Dala sug'orish

Qishloq xo'jaligini sug'orishda, doimiy bosimli suv ta'minoti uchun VFD deyarli standartdir. Avvalo, nasosni boshlash jarayonida VFD asta-sekin ishlashi mumkin, shuning uchun suv quvurga juda ta'sir ko'rsatmasligi uchun, suv astalanmaydi. Vfd keyinchalik quvvatimizdagi bosimni hisoblash uchun masofadan bosim o'lchagich yoki bosimga bosimli sensor bilan birgalikda ishlatilishi mumkin. Va nihoyat, VFD bosimni himoya qilish quvurini nazorat qilishi, balki o'z haddan tashqari ko'payishi, yog 'tushirilishi, haddan oshishi, bo'shatilishni himoya qilish uchun nasosning shikastlanishini kamaytirish uchun.

Ikkita displey rejimlari mavjud:

1.LCD displey: Xitoy va Ingliz tilida keling, siz rus, portugal, ispan, fors va boshqa tillarni ham sozlashingiz mumkin.

2.Led displey: An'anaviy raqamli naycha ekranli ekran, ikki qatorli displey, bir vaqtning o'zida ikkita ma'lumotlarni kuzatib boring.

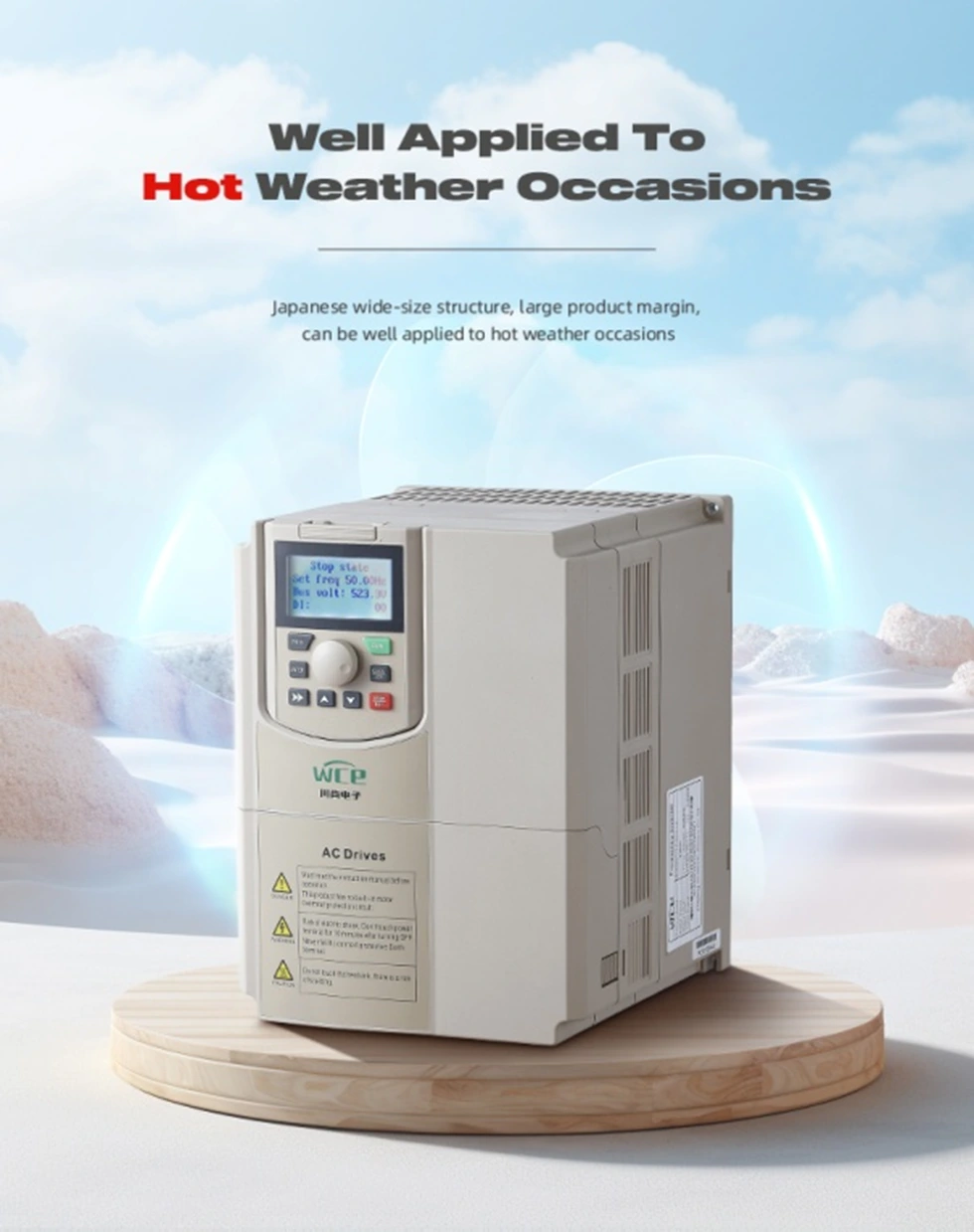

VFD keng va keng ko'lamli tarkibiy dizaynni qabul qiladi, katta o'lchamdagi sovutuv komponentlarini birlashtiradi va yuqori darajadagi uzluksiz operatsiya qobiliyatiga ega va yuqori samaradorlikni yuqori darajada amalga oshiradi. Sovutish tizimini kuchaytirish va yuqori haroratli barkamol komponentlarni tanlash orqali, u yuqori harorat va tropik ish sharoitlariga mos kelishi mumkin.

Har xil turdagi kirish va chiqish rejimlari sozlanishi mumkin:

1,3p 380V 3P 380V chiqishi uchun.

2. 3p220v 3p220V chiqish uchun kirish.

3. 3P660V 3P660V chiqish hajmiga kiritish.

4. 1P220V 3P 380V chiqishi uchun kirish.

5. 1P220V 3P220V chiqish uchun kirish.

Tezlikni kuzatish funktsiyasi bilan ikki baravar ko'p boshlashi mumkin.

Bu kengaytirish kartalarini qo'shib, Maktub TTP, Pppibus va PRPINE-ni kengaytirish orqali amalga oshirishi mumkin.

Vfd simlari sxemasi.
