VFD - IGBT, REFIFER ko'prigi uchun oddiy muammolarni hal qilish

Ogohlantirish:

O'lchashdan oldin VFD elektr uzatish va elektr liniyalari r, s, t va chiqish liniyalari U, V, V, V, VF quvvatlanganligini ta'minlash kerak. Faqat p + / n- va dc kuchlanish mavjud bo'lmagan operatsiya amalga oshirilishi mumkin!

VFDning to'g'rilangan modulini o'lchash:

Birinchidan, ko'p miqdorda "diod" mavqeiga qo'ying, so'ngra qizil va qora testdan foydalaning Tozalash uchun quyidagi amallarni aniqlash uchun quyidagi amallarni bajaring:

Ikkinchidan, Qora test qo'rg'oni bilan R, S va t-ketma-ket holda R, S va t ni bosing. Ko'rsatilgan qiymatlarni ko'p miqdorda yozib oling.

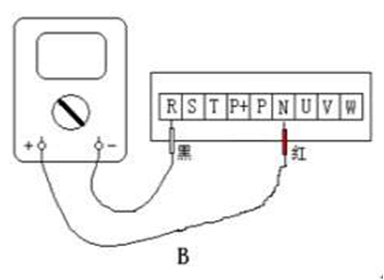

Uchinchidan, keyin qizil testni bosing va DC avtobusining salbiy terminalining N (-) ga olib boring va Qora testning ketma-ketiga teging va metretrning displey qiymatini yozing.

To'rtinchidan, agar oltinchi o'lchovning ko'rsatilgan qiymatlari asosan muvozanatli bo'lsa, u VFDni to'g'rilashda muammo yo'qligini ko'rsatadi. Aks holda, tegishli holatda tuzatish moduli shikastlangan.

VFD-ning IGBT modulini o'lchang:

Birinchidan, ko'p miqdorda "diod" mavqeiga qo'ying, so'ngra qizil va qora testdan foydalaning Tozalash uchun quyidagi amallarni aniqlash uchun quyidagi amallarni bajaring:

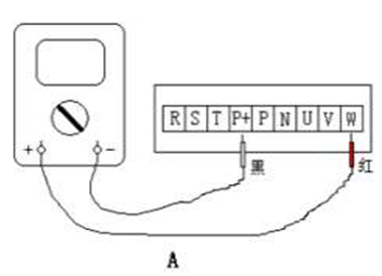

Ikkinchidan, Qora test qo'rg'oni bilan DC avtobusining musbat terminali p (+) ni bosing va qizil sinov qo'rg'onligi bilan ketma-ket holda U, V va W ni bosing. Ko'rsatilgan qiymatlarni ko'p miqdorda yozib oling.

Uchinchidan, keyin qizil testni bosing va DC avtobusining salbiy terminalining N (-) ga olib boring va "Qora test" Siz u, V va W-ga olib boring va ko'p miqdordagi displey qiymatini yozing.

To'rtinchidan, agar oltinchi o'lchovning ko'rsatilgan qiymatlari asosan muvozanatli bo'lsa, u VFD-dagi IGBT inverterida hech qanday muammo yo'qligini ko'rsatadi. Aks holda, IGBT tegishli pozitsiyasida harakatlantirilgan.
