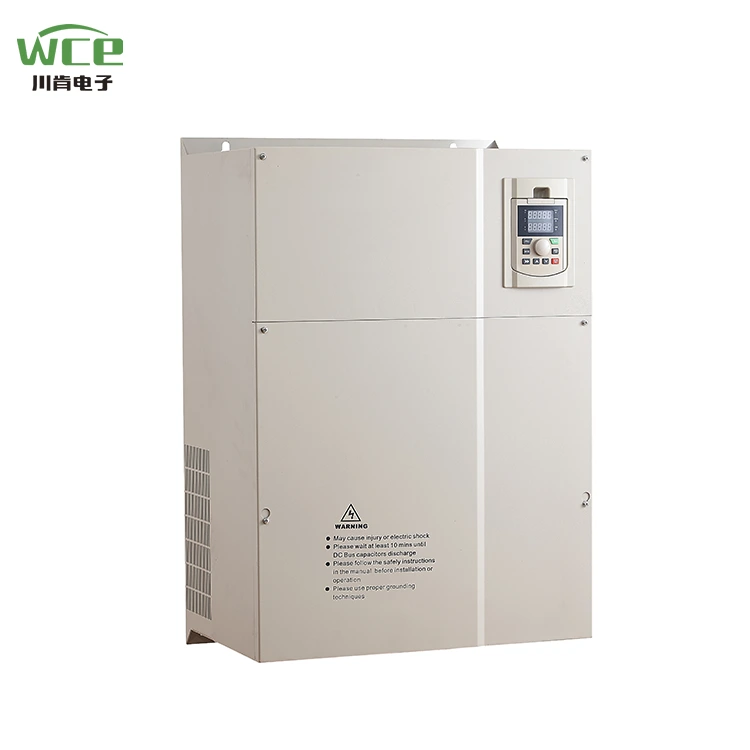

Vfd AC maydalash uchun haydovchi

Whhc's Sck300 seriyasi - bu yuqori ko'rsatkich, ko'p qirrali chastota konvertori muxlislar, nasoslar, konveyer kamarlari, maydalagichlar va boshqa uskunalarda keng qo'llaniladi. Uning yadrosi rivojlangan vektorli boshqaruv texnologiyasini qabul qiladi va turli xil sanoat stsenariylarining ehtiyojlarini qondirish uchun energiya tejash, yuqori samaradorlik va barqaror ishlashning xususiyatlariga ega. Bundan tashqari, SCK300 SCK350-ni yangilash kartasini yangilash orqali, shundan so'ng kengaytirish kartalarini yangilash va kranlar kabi jihozlarga nisbatan qo'llanilishi bilan modernizatsiya qilish mumkin.

Mahsulot parametri (spetsifikatsiya)

Mahsulot xususiyatlari

● I / O xususiyatlari

◆ Kirish kuchlanishlari: 220V / 380V / 660V ± 15%

◆ Kiritish chastotasi: 47 ~ 63hz

◆ Chiqish kuchlanishlari: 0 ~ baholash kuchlanish

Chekish chastotasi: 0 ~ 400hz

● Periferik interfeys xususiyatlari

◆ dasturlashtiriladigan raqamli kiritish: 8 Kirish

◆ dasturlashtiriladigan analogni kiritish: Ai1: 0 ~ 10V kiritish, Ai2: 0 ~ 10v yoki 0 ~ 20MA kirish

◆ Ochiq kollektor mahsuloti: 1 chiqishi

◆ Redulys chiqishi: 2 chiqadi

◆ Analog natijalari: 2 chiqadi, 0/4 ~ 20ma yoki 0 ~ 10V mos ravishda

● Texnik faoliyat xususiyatlari

◆ Boshqarish rejimi: PG vektorli boshqaruv, V / F nazorati, momentni boshqarish.

◆ haddan tashqari yuk hajmi: 150% hozirgi 60-yillarni baholadi; 180% tezlik bilan baholanadi

◆ boshlang'ich moment: PG vektorli nazorat: 0.5hz / 150% (SVC)

◆ Tezlik nisbati: PG vektorini boshqarish: 1: 100

● Funktsional xususiyatlar

◆ Chastotani sozlash rejimi: raqamli sozlama, analogni sozlash, serial aloqa sozlamasi, ko'p tezlikda, PID parametrlari va boshqalar.

◆ PID nazorati funktsiyasi

◆ Ko'p tezlikdagi boshqarish funktsiyasi: 16 tezlik nazorati

◆ Shishish chastotasi boshqarish funktsiyasi

◆ to'xtash funktsiyasiz bir lahzali elektr uzilishi

◆ Quick / jog asosiy funktsiyasi: foydalanuvchilar tomonidan bemalol aniqlangan ko'p funktsiya kalkut kaliti

◆ Avtomatik kuchlanishni sozlash funktsiyasi: Elektr tarmoqli kuchlanish o'zgarganda, u avtomatik ravishda chiqish kuchlanishini avtomatik ravishda ushlab turishi mumkin

The 25 ta nosozlik funktsiyalarini taqdim eting: joriy kuchlanish, kuchlanishda, kuchlanish, harorat, bosilish, ortiqcha yuklash va boshqa himoya funktsiyalari

Mahsulotni qo'llash

Mahsulotlardan metallurgiya va kimyo sanoati, kompressorlar, kranlar, kommunal texnika sohalarida qo'llanilishi mumkin.

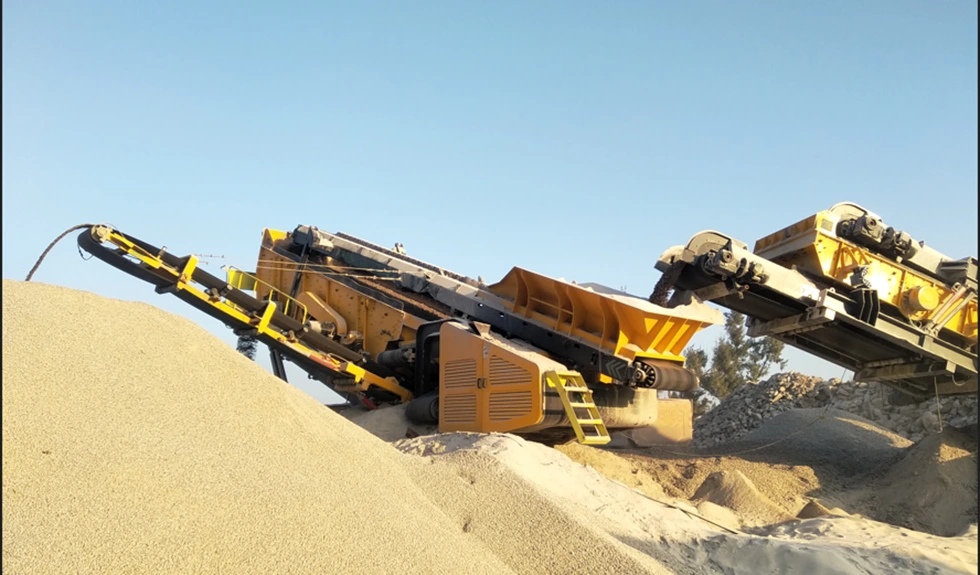

Qoziq, turli o'lchamdagi turdagi toshlar.

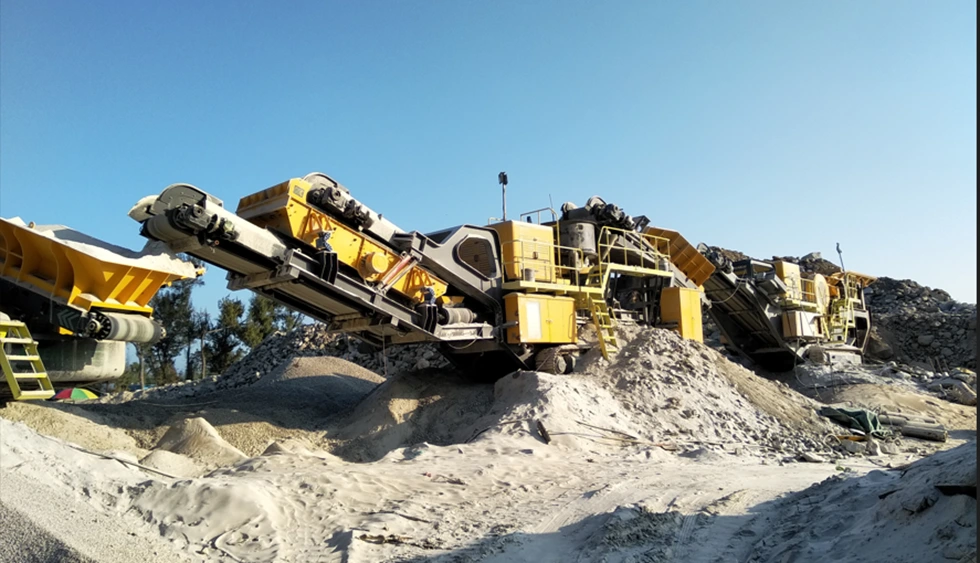

Vfd inqinariya sanoatida keng qo'llaniladi, u ta'sirni maydalagich, shinni maydalagich, bolg'a maydalagich va hokazodan foydalanish mumkin. Qovoqda ishlatiladigan chastota konvertexnitaligi mexanik ta'sirni kamaytirishi va xizmat ko'rsatish uchun xizmat ko'rsatish muddatini uzaytirishi mumkin.

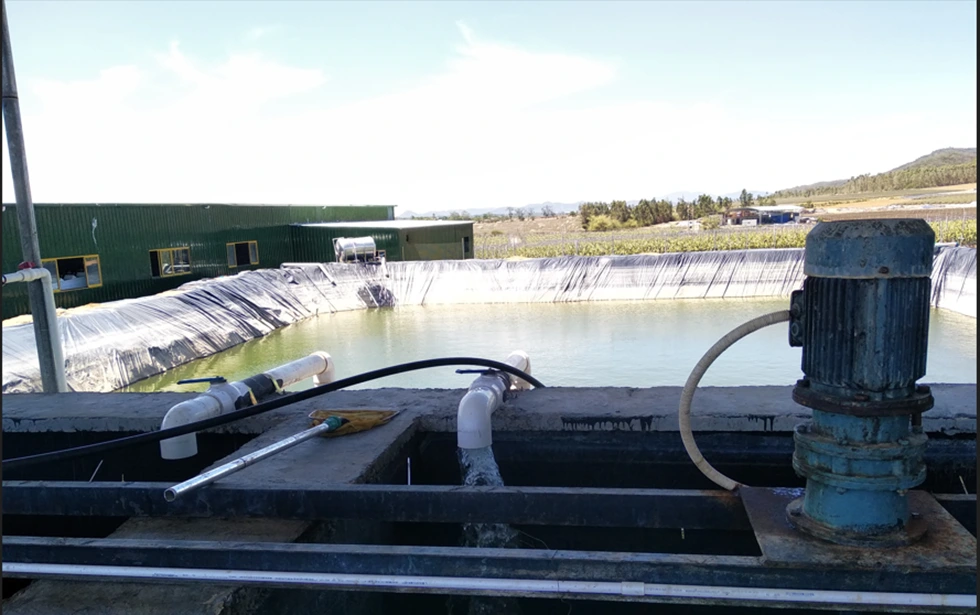

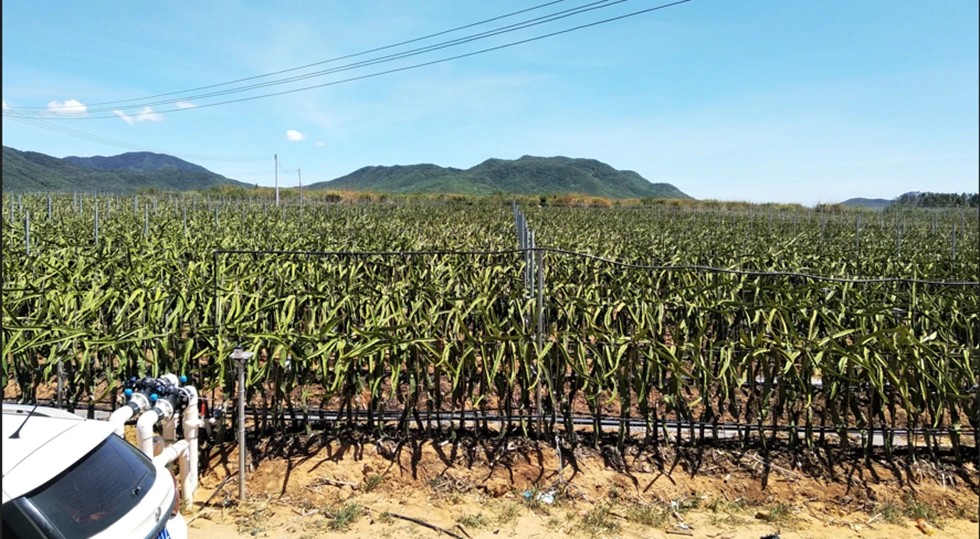

Dala sug'orish

Qishloq xo'jaligini sug'orishda, doimiy bosimli suv ta'minoti uchun VFD deyarli standartdir. Avvalo, nasosni boshlash jarayonida VFD asta-sekin ishlashi mumkin, shuning uchun suv quvurga juda ta'sir ko'rsatmasligi uchun, suv astalanmaydi. Vfd keyinchalik quvvatimizdagi bosimni hisoblash uchun masofadan bosim o'lchagich yoki bosimga bosimli sensor bilan birgalikda ishlatilishi mumkin. Va nihoyat, VFD bosimni himoya qilish quvurini nazorat qilishi, balki o'z haddan tashqari ko'payishi, yog 'tushirilishi, haddan oshishi, bo'shatilishni himoya qilish uchun nasosning shikastlanishini kamaytirish uchun.

Ikkita displey rejimlari mavjud:

1.LCD displey: Xitoy va Ingliz tilida keling, siz rus, portugal, ispan, fors va boshqa tillarni ham sozlashingiz mumkin.

2.Led displey: An'anaviy raqamli naycha ekranli ekran, ikki qatorli displey, bir vaqtning o'zida ikkita ma'lumotlarni kuzatib boring.

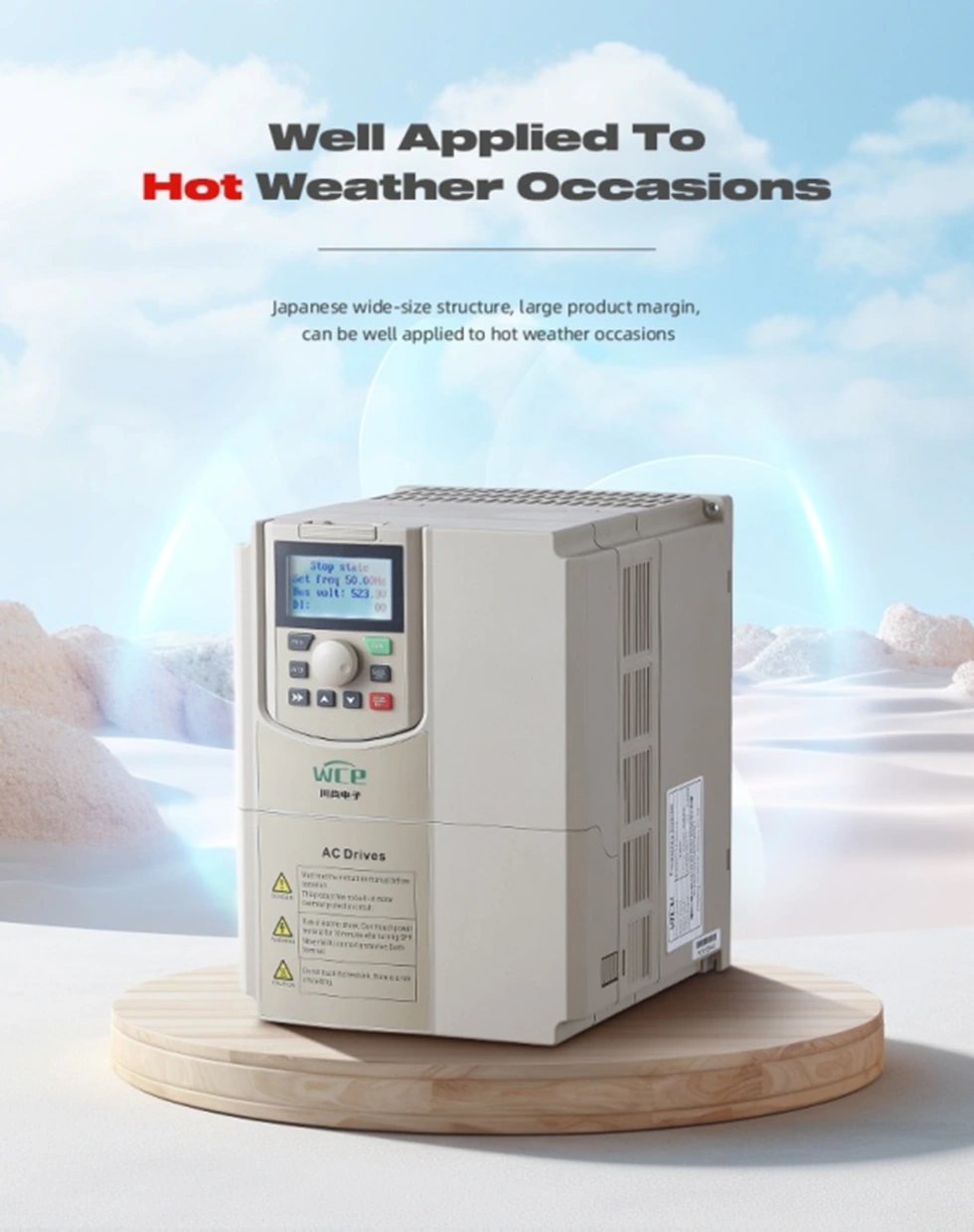

VFD hajmi katta tuzilish, katta radiator, mahsulotdan foydalanish darajasi, masalan, tropik kabi issiq muhitda ishlashi mumkin.

Har xil turdagi kirish va chiqish rejimlari sozlanishi mumkin:

1,3p 380V 3P 380V chiqishi uchun.

2. 3p220v 3p220V chiqish uchun kirish.

3. 3P660V 3P660V chiqish hajmiga kiritish.

4. 1P220V 3P 380V chiqishi uchun kirish.

5. 1P220V 3P220V chiqish uchun kirish.

Tezlikni kuzatish funktsiyasi bilan ikki baravar ko'p boshlashi mumkin.

Bu kengaytirish kartalarini qo'shib, Maktub TTP, Pppibus va PRPINE-ni kengaytirish orqali amalga oshirishi mumkin.

Vfd simlari sxemasi.
