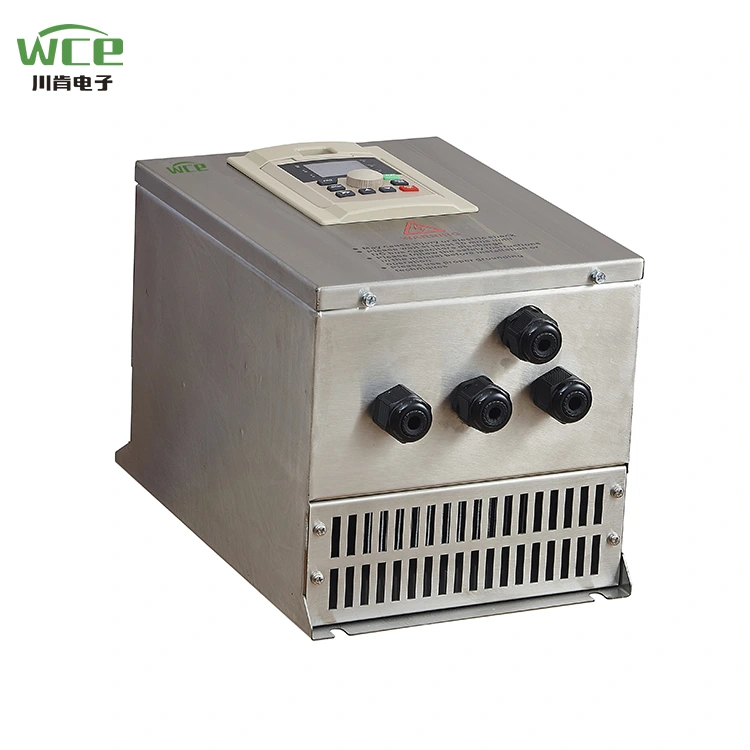

45 kV suv nasos tez-tez inverterer

Whhc's Sck300 seriyali drayverlari yuqori ko'rsatkichlarga ega, ishlov berish, nasoslar, konveyer kamarlari, maydalagichlar va boshqa uskunalarda keng qo'llaniladigan ko'p funktsional drayverlar. Uning yadro yuqori tezlikni tartibga solishning aniqligi, energiya tejash va yuqori samaradorlik, barqaror ishlash va boshqalarning ehtiyojlariga javob beradigan rivojlangan vektorli vektorli boshqaruv texnologiyasini qabul qiladi. Shuningdek, biz mamlakat bo'ylab ko'p joylarda mukammal ishlaydigan mobil maydalagichni boshqarish kabinetlari uchun maxsus echimlar yaratdik.

Mahsulot parametri (spetsifikatsiya)

Mahsulot xususiyatlari

● I / O xususiyatlari

◆ Kirish kuchlanishlari: 220V / 380V / 660V ± 15%

◆ Kiritish chastotasi: 47 ~ 63hz

◆ Chiqish kuchlanishlari: 0 ~ baholash kuchlanish

Chekish chastotasi: 0 ~ 400hz

● Funktsional xususiyatlar

◆ Chastotani sozlash rejimi: raqamli sozlama, analogni sozlash, serial aloqa sozlamasi, ko'p tezlikda, PID parametrlari va boshqalar.

◆ PID nazorati funktsiyasi

◆ Ko'p tezlikdagi boshqarish funktsiyasi: 16 tezlik nazorati

◆ Shishish chastotasi boshqarish funktsiyasi

◆ to'xtash funktsiyasiz bir lahzali elektr uzilishi

◆ Quick / jog asosiy funktsiyasi: foydalanuvchilar tomonidan bemalol aniqlangan ko'p funktsiya kalkut kaliti

◆ Avtomatik kuchlanishni sozlash funktsiyasi: Elektr tarmoqli kuchlanish o'zgarganda, u avtomatik ravishda chiqish kuchlanishini avtomatik ravishda ushlab turishi mumkin

The 25 ta nosozlik funktsiyalarini taqdim eting: joriy kuchlanish, kuchlanishda, kuchlanish, harorat, bosilish, ortiqcha yuklash va boshqa himoya funktsiyalari

● Periferik interfeys xususiyatlari

◆ dasturlashtiriladigan raqamli kiritish: 8 Kirish

◆ dasturlashtiriladigan analogni kiritish: Ai1: 0 ~ 10V kiritish, Ai2: 0 ~ 10v yoki 0 ~ 20MA kirish

◆ Ochiq kollektor mahsuloti: 1 chiqishi

◆ Redulys chiqishi: 2 chiqadi

◆ Analog natijalari: 2 chiqadi, 0/4 ~ 20ma yoki 0 ~ 10V mos ravishda

● Texnik faoliyat xususiyatlari

◆ Boshqarish rejimi: PG vektorli boshqaruv, V / F nazorati, momentni boshqarish.

◆ haddan tashqari yuk hajmi: 150% hozirgi 60-yillarni baholadi; 180% tezlik bilan baholanadi

◆ boshlang'ich moment: PG vektorli nazorat: 0.5hz / 150% (SVC)

◆ Tezlik nisbati: PG vektorini boshqarish: 1: 100

Mahsulotni qo'llash

Mahsulotlardan tog'-konlarda, passivlar, yangi energiya uskunalari va boshqa holatlarda foydalanish mumkin.

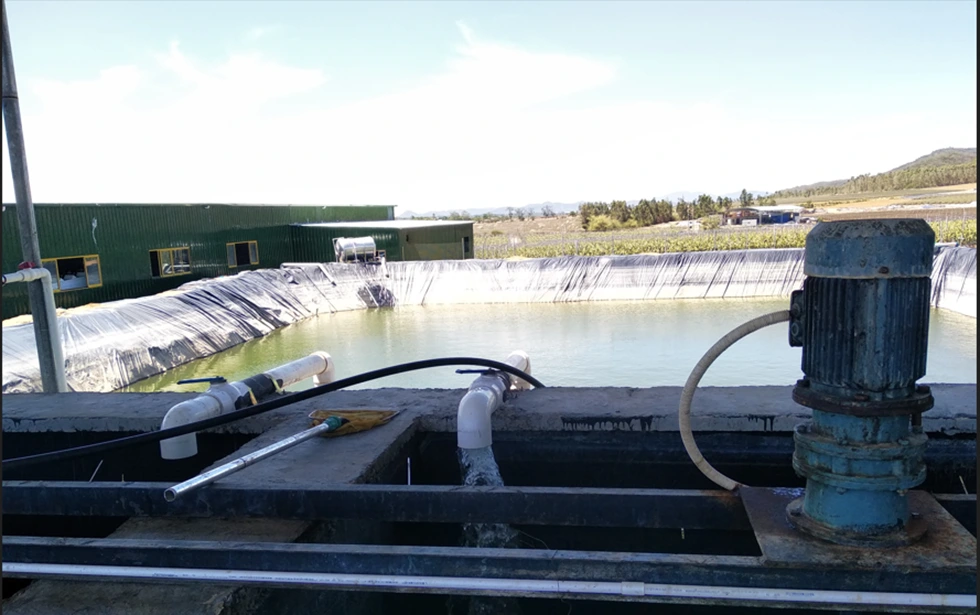

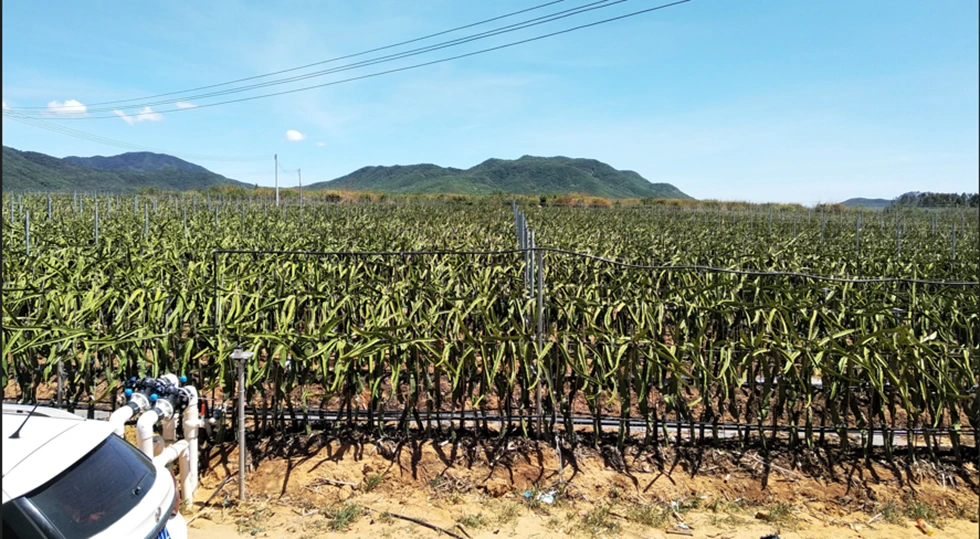

Dala sug'orish

Qishloq xo'jaligini sug'orishda, doimiy bosimli suv ta'minoti uchun VFD deyarli standartdir. Avvalo, nasosni boshlash jarayonida VFD asta-sekin ishlashi mumkin, shuning uchun suv quvurga juda ta'sir ko'rsatmasligi uchun, suv astalanmaydi. Vfd keyinchalik quvvatimizdagi bosimni hisoblash uchun masofadan bosim o'lchagich yoki bosimga bosimli sensor bilan birgalikda ishlatilishi mumkin. Va nihoyat, VFD bosimni himoya qilish quvurini nazorat qilishi, balki o'z haddan tashqari ko'payishi, yog 'tushirilishi, haddan oshishi, bo'shatilishni himoya qilish uchun nasosning shikastlanishini kamaytirish uchun.

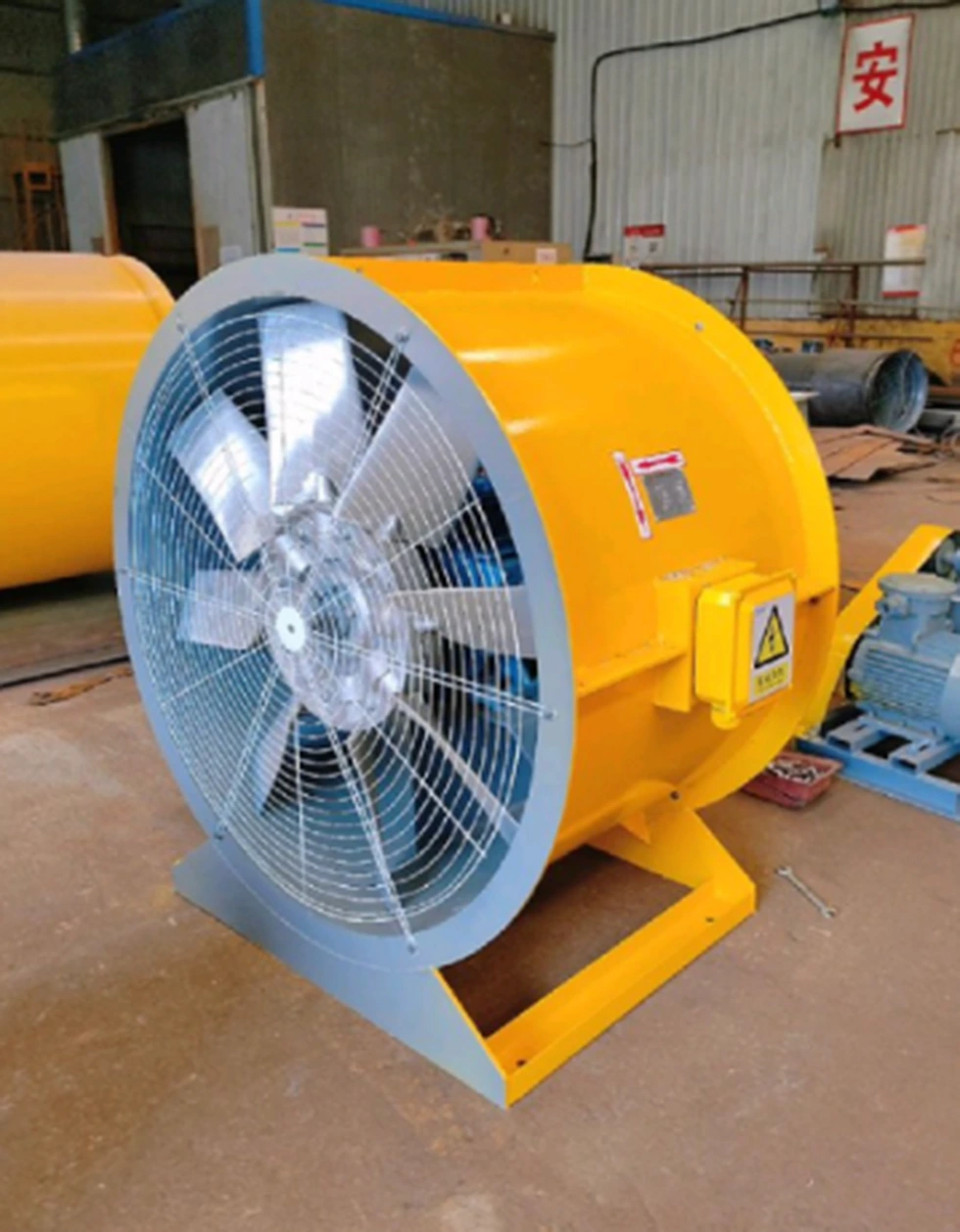

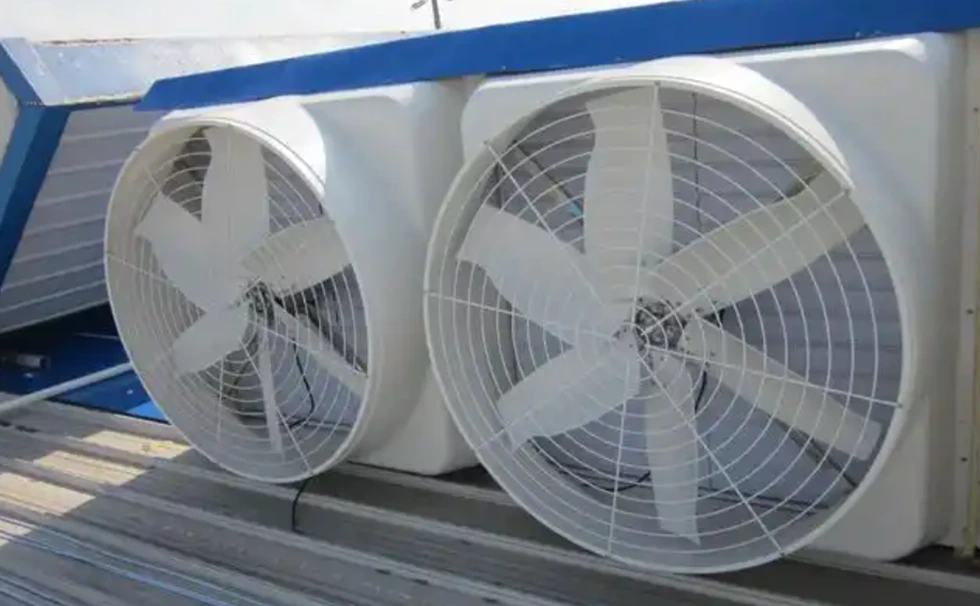

Muxlislar

Muxlislar sohasidagi chastota konvertorini qo'llash nafaqat energiya sarfini kamaytiradi, balki aqlli boshqaruv orqali tizim aniqligi va avtomatlashtirish darajasini yaxshilaydi. Whhc's Sck300 seriyali, yuqori mosligi va energiya tejaydigan algoritmlar, kichik sanoat ishqibozlariga kichik sanoat ishbilarmonlariga turli xil sanoat muxlislariga turli xil ehtiyojlarni qondirishi mumkin.

LCD bir nechta til matnlari va grafikasi, dotsent raqamlari, sizning xohishingizga ko'ra ko'proq intuitiv, ko'proq sezgir

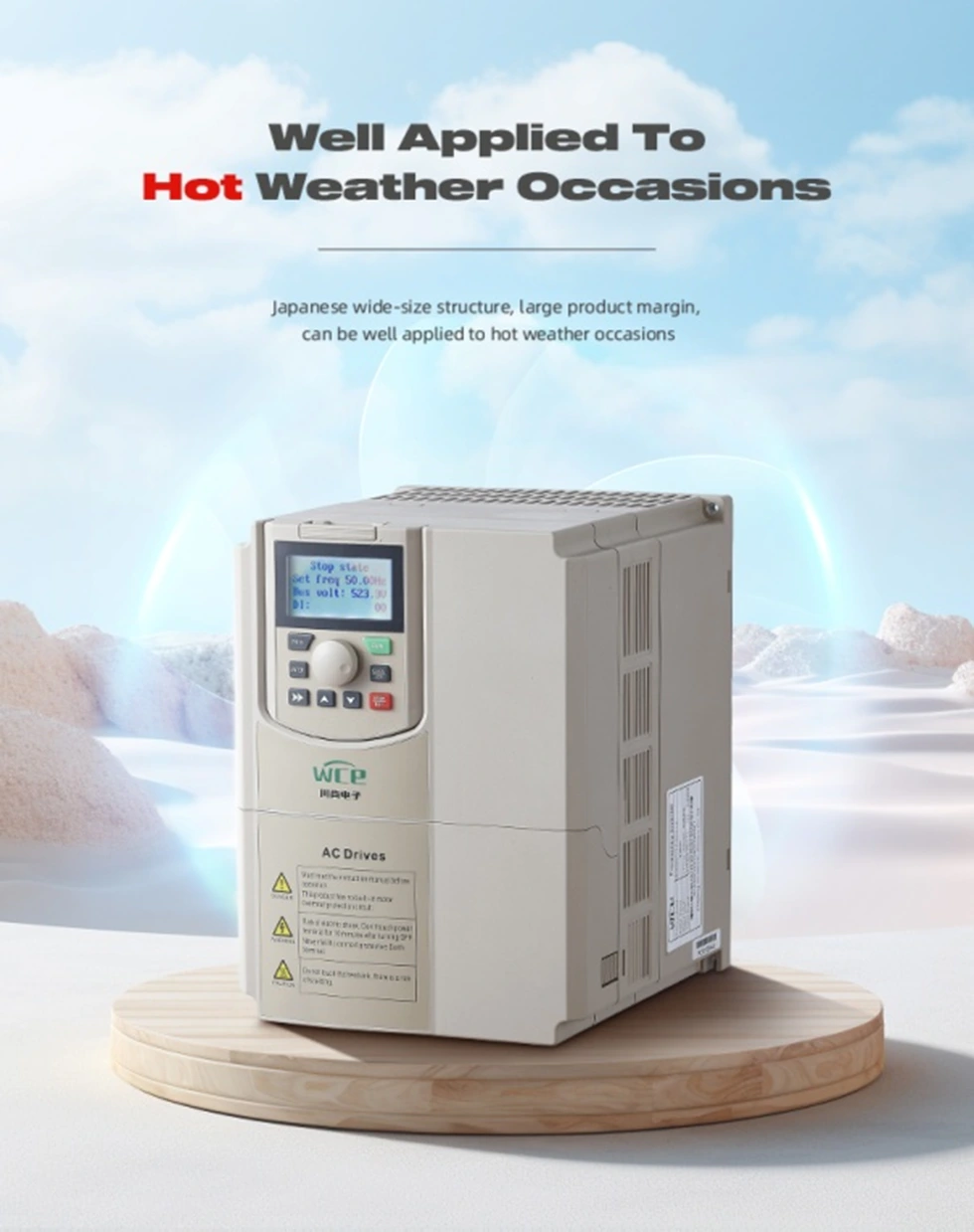

VFD hajmi katta tuzilish, katta radiator, mahsulotdan foydalanish darajasi, masalan, tropik kabi issiq muhitda ishlashi mumkin.

Har xil turdagi kirish va chiqish rejimlari sozlanishi mumkin:

1,3p 380V 3P 380V chiqishi uchun.

2. 3p220v 3p220V chiqish uchun kirish.

3. 3P660V 3P660V chiqish hajmiga kiritish.

4. 1P220V 3P 380V chiqishi uchun kirish.

5. 1P220V 3P220V chiqish uchun kirish.

Tezlikni kuzatish funktsiyasi bilan ikki baravar ko'p boshlashi mumkin.

Bu kengaytirish kartalarini qo'shib, Maktub TTP, Pppibus va PRPINE-ni kengaytirish orqali amalga oshirishi mumkin.

Vfd simlari sxemasi.
